2.1.2. 에너지 측정하기

편광자의 각도에 따른 Pulse 에너지를 측정하는 과정입니다. [3.2.3.3] 이때, 전등에서 나오는 Light가 에너지 측정에 영향을 줄 수 있으므로 Light OFF 후 문을 닫고 진행합니다.

1. Pulse Energy Meter를 스테이지 위에 Setting
2. Visual Camera를 사용하여 100배 렌즈를 통해 PEM의 대략적인 Focus를 탐색.
3. 대물 렌즈를 대략 300μm 내림.
4. 이후 Controls탭의 PEM에서 Pulse Meter를 Refresh함.
5. Wave length(파장)와 Measure Delay(측정 딜레이)를 설정.
6. Range와 Step Size를 설정하고 Measure을 클릭해 측정 시작.

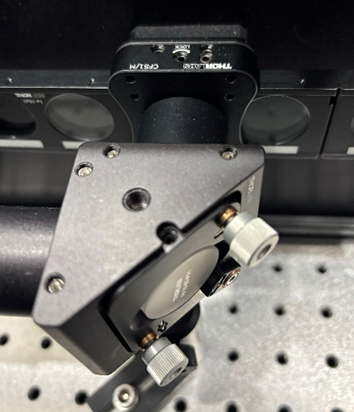

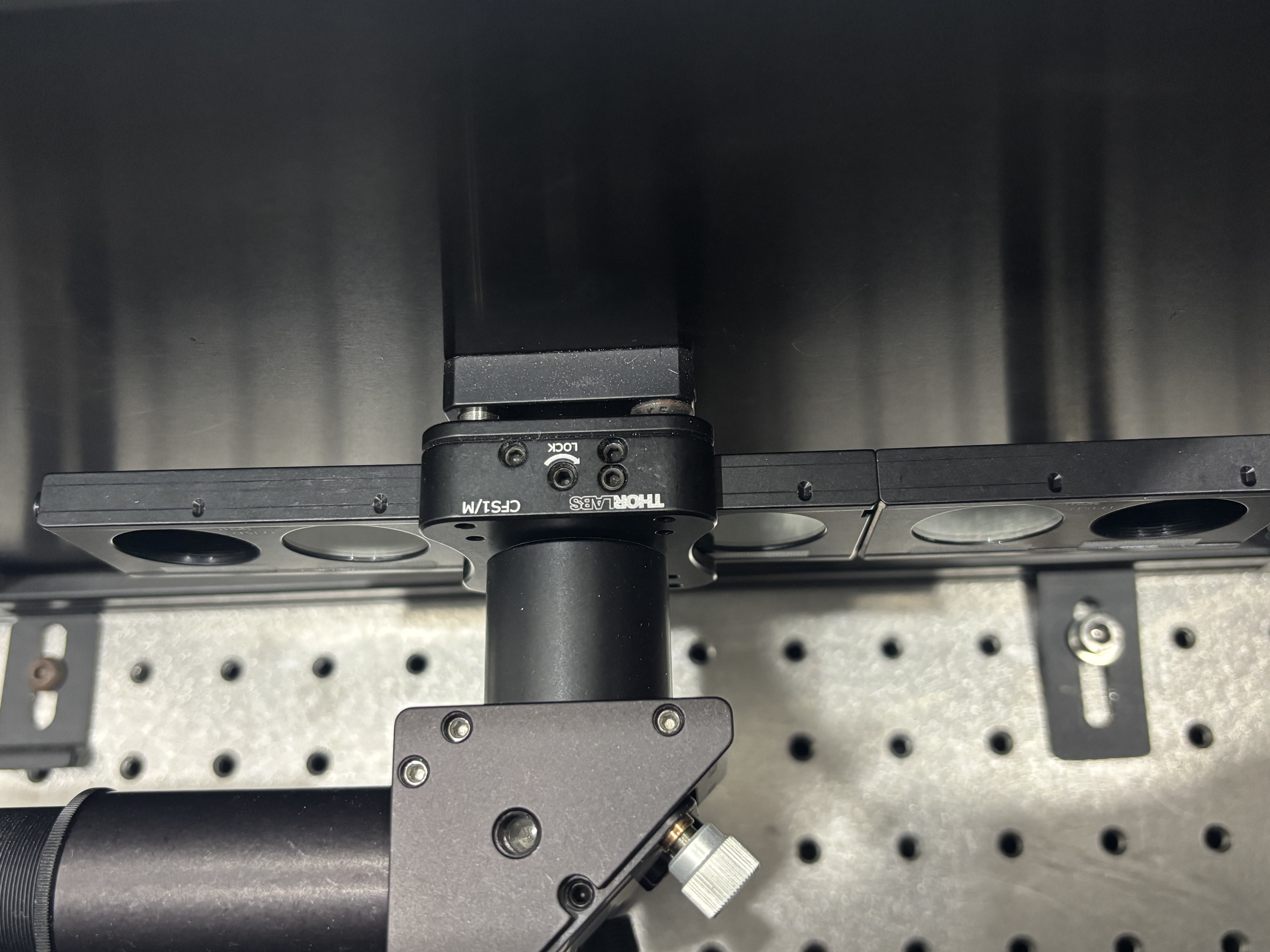

   • 측정결과가 테스트하려는 에너지대와 맞지 않는 경우 ND filter를 교체
