3.1.2.2. IR Camera

적외선 카메라로 비파괴적으로 Chip의 내부를 보기 위해 사용합니다. Sofrtware Connection과 Auto Offset and Gain기능을 켜주면 Chip내부를 더 선명하게 볼 수 있습니다.

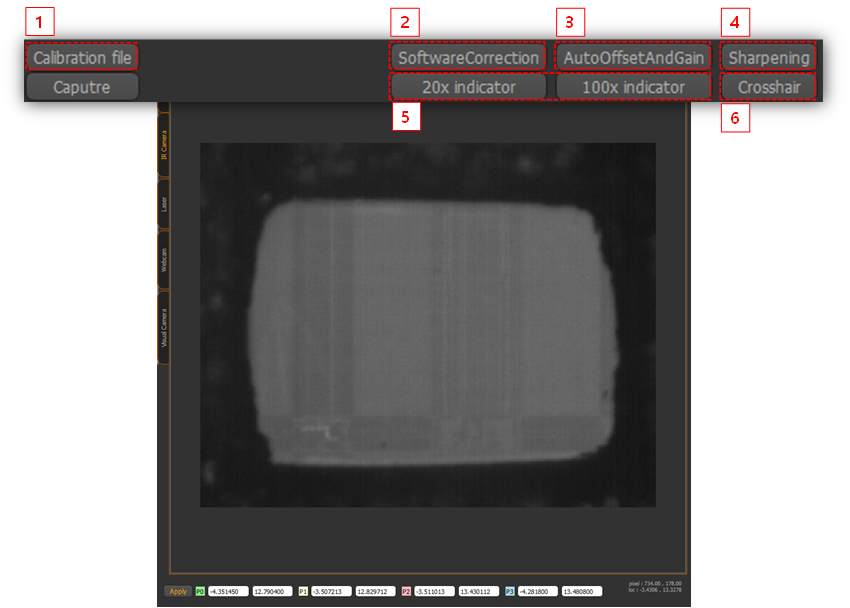

Figure 16. IR Camera(5배 렌즈)
  1. Calibration file: 보정 파일
  2. Software Connection: 화질 보정
  3. Auto Offset and Gain: 자동으로 밝기 및 대비 조정
  4. Sharpening: 화질을 선명하게 해줌
  5. 20/100X Indicator: 20/ 100X Image Scale 생성 (미구현)
  6. Crosshair: 화면 중앙에 Crosshair 생성
